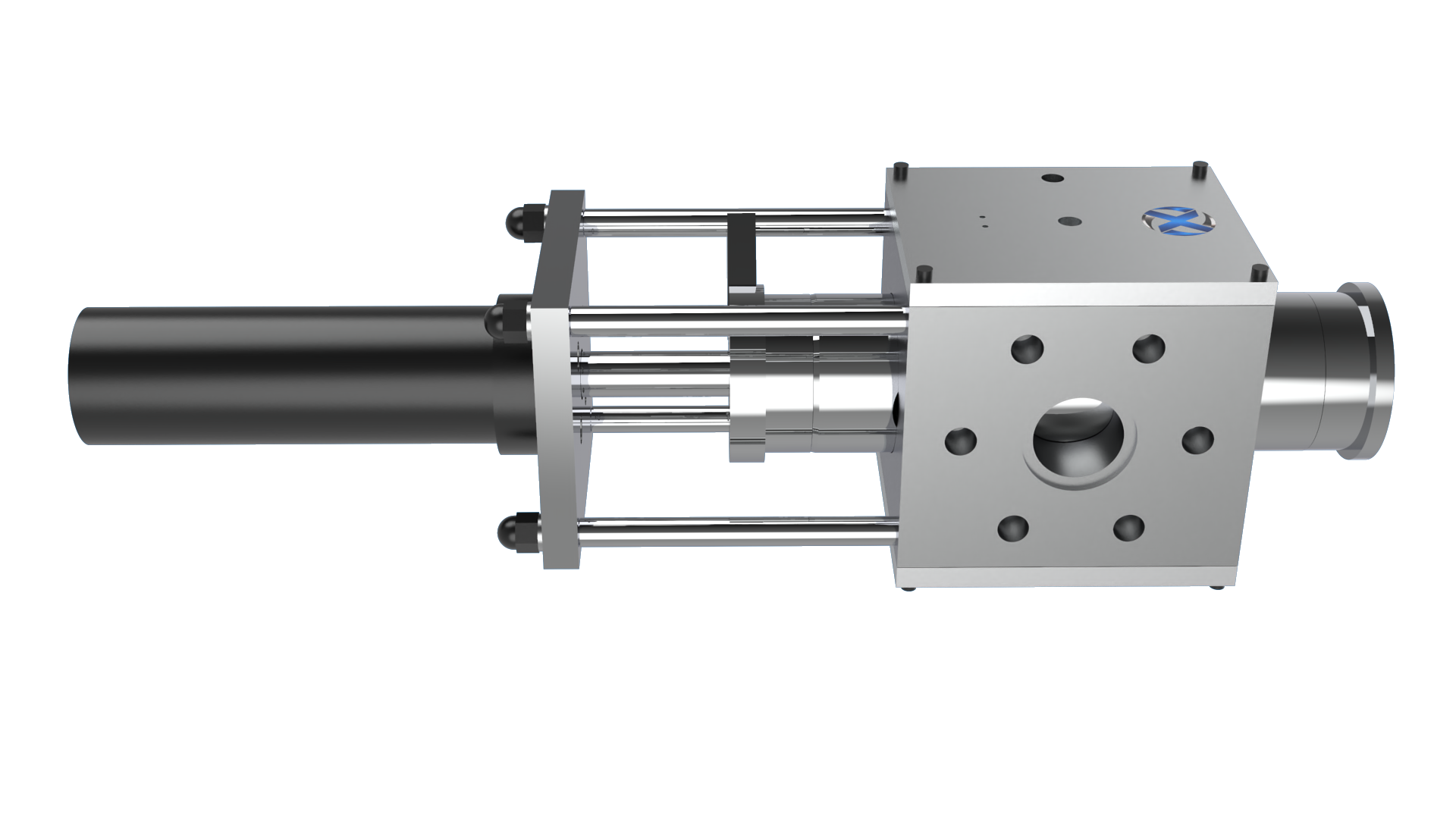

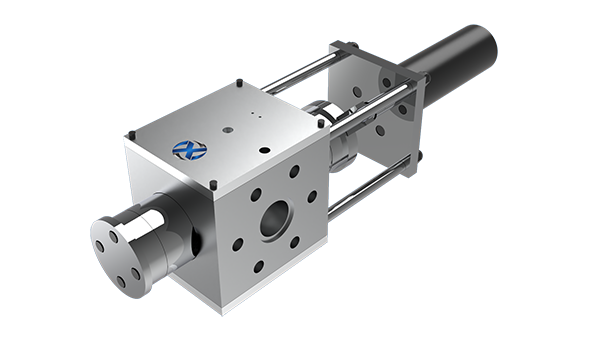

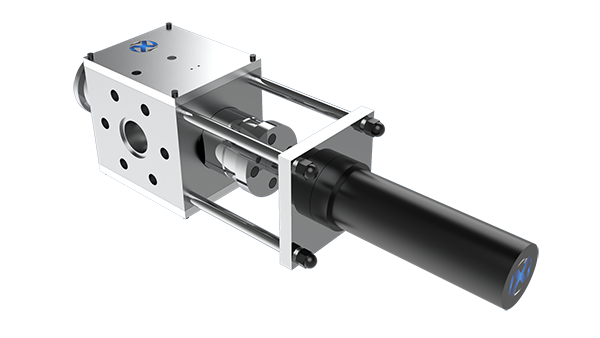

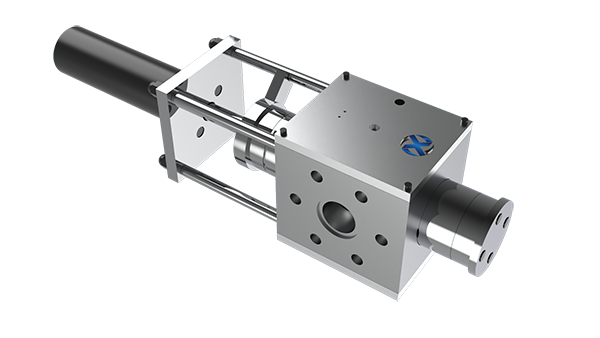

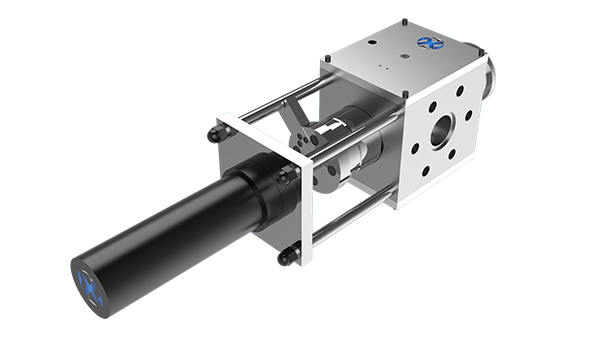

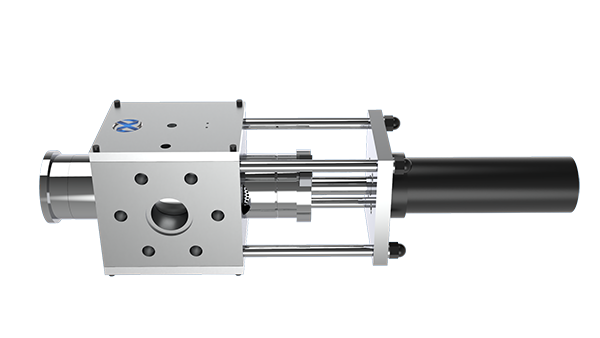

产品简介：
单板双工位换网器采用压力密封装置，通过聚合物在网前的压力驱动密封元件，达到更高密封效果。
此款换网器应用范围广，性价比高，具有不停机、不漏料、耐高压/高温，过滤面积大、操作简单、换网废料少等优点，可与不同标准单螺杆/双螺杆挤出机配合使用。
产品配置：
1、换网器主体+蓄能液压泵站+加热装置（标准配置）
2、换网器主体+蓄能液压泵站+加热装置+电器控制柜（定制配置）
技术特点：
1、采用压力密封（≤50Mpa）装置，满足任意聚合物高挤出量生产，且换网更迅速。
2、经过流变优化后的蜂窝过滤板，有效降低了熔体在挤出过程中的剪切。
3、高耐磨、高耐压、高精度的滤网设计，提高了有效过滤面积及过滤质量。
4、快速换网时间小于等于2秒，内加热装置，节能高效。
5、不停机换网、不漏料。
适用范围：
造粒拉丝、板片材、吹膜、管材、化纤、胶剂、涂饰料、电线、电缆，物料共混性造粒等适用所有的热塑性塑料。
技术参数：
产品型号 | 滤网直径（mm） | 加热功率（Kw） | 适用料压（Mpa） | 产量（Kg/h） |
JHB-70 | Ф70 | 4.4 | ≤50 | 60-250 |
JHB-100 | Ф100 | 6.8 | ≤50 | 110-400 |
JHB-120 | Ф120 | 8.6 | ≤50 | 140-550 |
JHB-150 | Ф150 | 9.8 | ≤50 | 200-800 |
JHB-170 | Ф170 | 9.8 | ≤50 | 300-1000 |
JHB-200 | Ф200 | 11.6 | ≤50 | 400-1200 |
JHB-250 | Ф250 | 16.4 | ≤35 | 600-1800 |
JHB-300 | Ф300 | 16.4 | ≤35 | 800-2500 |
安装参数：
产品型号 | 外形尺寸（mm） | 安装尺寸（mm） | 网片尺寸（mm） | |||||||||||||||||
进口端 | 出口端 | |||||||||||||||||||
A | B | C | D | E | F | D1 | D′ | M | D2 | D3 | B1 | d1 | d′ | m | d2 | d3 | b1 | D4 | ||
JHB-70 | 930 | 660 | 410 | 200 | 210 | 130 | 160 | 22.5 | 8-M16 | 70 | 85 | 5 | 150 | 60 | 6-M16 | 60 | 70 | 5 | 70 | |
JHB-100 | 1170 | 790 | 480 | 280 | 280 | 150 | 220 | 22.5 | 8-M20 | 100 | 120 | 5 | 190 | 60 | 6-M20 | 80 | 95 | 5 | 100 | |
JHB-120 | 1360 | 910 | 440 | 340 | 340 | 178 | 240 | 22.5 | 8-M24 | 120 | 140 | 5 | 210 | 60 | 6-M24 | 90 | 110 | 5 | 120 | |
JHB-140 | 1400 | 930 | 560 | 350 | 360 | 190 | 270 | 36 | 10-M24 | 140 | 170 | 8 | 230 | 22.5 | 8-M24 | 100 | 130 | 8 | 140 | |
JHB-150 | 1520 | 1020 | 600 | 370 | 400 | 200 | 300 | 36 | 10-M24 | 150 | 180 | 8 | 250 | 22.5 | 8-M24 | 110 | 140 | 8 | 150 | |
JHB-170 | 1550 | 1030 | 600 | 380 | 400 | 210 | 310 | 22.2 | 8-M30 | 165 | 200 | 10 | 280 | 60 | 6-M30 | 130 | 170 | 10 | 165 | |
JHB-200 | 1830 | 1210 | 650 | 450 | 450 | 230 | 340 | 36 | 10-M30 | 200 | 250 | 10 | 310 | 22.5 | 8-M30 | 170 | 210 | 10 | 200 | |
