产品简介：

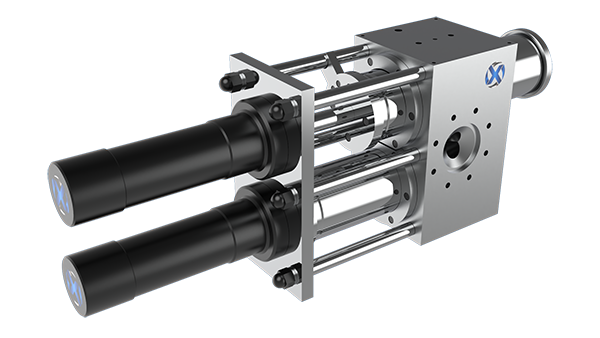

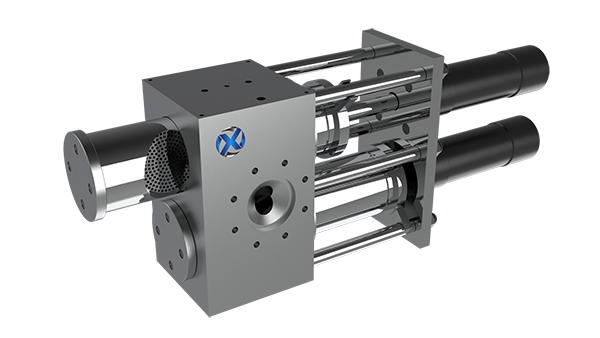

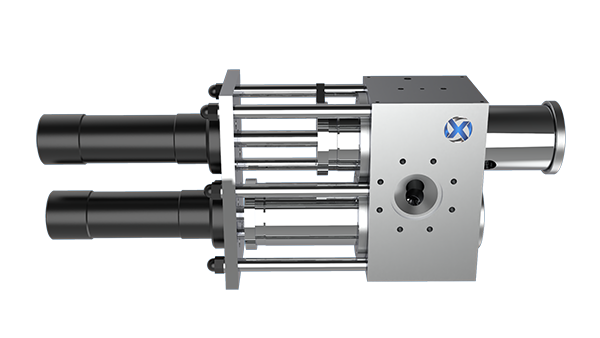

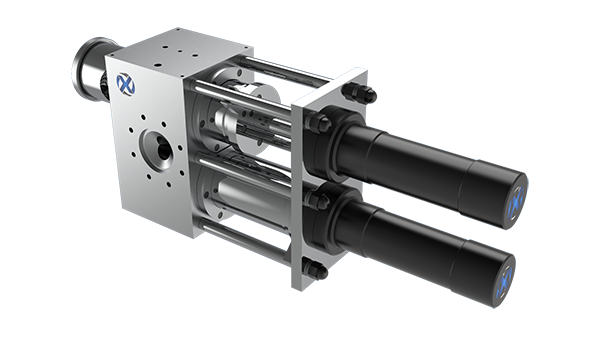

双柱式换网器采用双柱双流道设计，两个滤网同时工作。
更换滤网时，一网工作、一网更换，不停机换网，不中断料流，生产过程连续不间断，具有耐高压、耐高温，换网过程无压力波动的显著优点。
产品配置：
1、换网器主体+蓄能液压泵站+加热装置（标准配置）。
2、换网器主体+蓄能液压泵站+加热装置+电器控制柜（定制配置）。
产品特点：
1、良好的密封结构设计，在高温、高压状态下不漏料、不渗料有效降低换网阻力，减小液压系统的工作压力。
2、较大的过滤面积，适用不同物料不同工艺性的挤出生产。
3、交替工作模式，保证在换网过程中料流稳定，及工艺的可重复性。
4、高精加工质量，与其配合的排气引料通道，体现了过滤+排气的优秀效果。
5、产品经过调至氮化处理，使用周期大幅延长。
6、产品整体设计合理，操作方便，效果优良。
适用范围：
造粒、管材、片材、化纤、流延薄膜、各类化工溶剂要求环网室料流不中断，连续性较高的生产要求。
技术参数：
产品型号 | 滤网直径（mm） | 加热功率（Kw） | 滤网面积（cm2） | 产量（Kg/h） |
JHZ2-100 | Ф70 | 2 | 38×2 | 50-150 |
JHZ2-120 | Ф90 | 4.6 | 64×2 | 100-350 |
JHZ2-160 | Ф135 | 14 | 143×2 | 300-700 |
JHZ2-200 | Ф155 | 14 | 187×2 | 400-1000 |
JHZ2-300 | 椭圆网片 | 14 | 300×2 | 2000-4000 |
JHZ2-1800 | 圆周网片 | 14 | 900×2 | 4000-6000 |
安装参数：
产品型号 | 外形尺寸（mm） | 安装尺寸（mm） | ||||||||||||||||||
进口端 | 出口端 | |||||||||||||||||||
A | B | C | D | E | F | D1 | D′ | M | G | D2 | D3 | B1 | d1 | d′ | m | G | d2 | d3 | b1 | |
JHZ2-100 | 950 | 680 | 255 | 155 | 310 | 190 | 110 | 45 | 4-M16 | 60 | 45 | 65 | 6 | 100 | 30 | 6-M12 | 60 | 45 | 65 | 6 |
JHZ2-120 | 1250 | 850 | 300 | 200 | 375 | 235 | 130 | 45 | 4-M20 | 76 | 60 | 80 | 6 | 130 | 45 | 4-M20 | 46 | 60 | 80 | 6 |
JHZ2-160 | 1550 | 150 | 365 | 265 | 455 | 275 | 140 | 45 | 4-M20 | 97 | 65 | 95 | 8 | 140 | 45 | 4-M20 | 97 | 65 | 95 | 8 |
JHZ2-200 | 1670 | 1120 | 620 | 320 | 520 | 310 | 170 | 60 | 6-M16 | 113 | 80 | 120 | 8 | 170 | 60 | 6-M16 | 113 | 80 | 120 | 8 |
JHZ2-300 | 1770 | 1130 | 620 | 365 | 520 | 310 | 170 | 60 | 6-M16 | 110 | 80 | 120 | 8 | 170 | 60 | 6-M16 | 110 | 80 | 120 | 8 |
